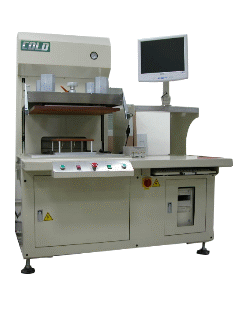

TDR 6100 | |
| 半自動高頻特性阻抗量測機 |
|
|
TDR 6100 半自動高頻特性阻抗量測系統以 PC 為控制器搭配 TDR ( Agilent 86100 A / B 及 Tektronix TDS 8000B / 8200B) 時域反射儀 、 18GHz射頻微波切換介面卡及測試治具，可精確將 TDR 的高頻信號完整的送到待測 PCB 的 Trace 上，獲得量測距離短及精密度高的雙重要求。 本測試系統採用可替換式同軸探針設計，針頭使用可替換式設計、方便維修，並具備靜電保護裝置，可保護 TDR 模組不受靜電損壞。 本測試系統軟體功能強大，具有自動學習功能，可將測試結果列印圖形、測試數據、失效板的位置、Trace的編號等，操作人員可依此作為不良板件的快速維修參考，並將量測資料以Access資料庫儲存，並提供基本的統計圖表功能，以有效控制生產品質及提高產量。 本系統產品主要特點為體積較小、價格較低、適用於低人工成本使用，每小時約可測試 250 pcs 。 | |
| 規格 Specification | ||
|
MODEL 型號
|
TDR 6100 | |
|
․ |
MAINFRAME | DC TO 18GHz |
|
․ |
SWITCHING | DC TO 18GHz 30 CHANNEL |
|
․ |
GPIB CARD | GPIB CARD 含安裝驅動軟體 |
|
․ |
CABLE ASSEMBLY | DC TO 18GHz |
|
․ |
PROBE | DC TO 4GHz |
|
․ |
TEST POINTS 測試點數 | 30 POINTS (可擴充至60 POINTS) |
|
․ |
TABLE SIZE 壓床面積 | 600(W)×450(D)mm (MAX) |
|
․ |
TEST SPEED 測試速度 | 1800 Point/Hour |
|
․ |
COMPUTER 電腦主機需求 | INTEL PENTIUM 4 以上 |
|
․ |
DATA STORAGE 資料儲存裝置 | 20GB HDD |
|
․ |
DISPLAY 顯示器 | 15” SVGA COLOR MONITOR |
|
․ |
PRINTER 印表機 | 視客戶需求決定機種 |
|
․ |
POWER SUPPLY 電源供應 | AC 220V ± 10％,50/60HZ |
|
․ |
AIR SUPPLY 氣壓功率 | 5~8 KGS/cm2 |
|
․ |
TEMPERATURE 工作環境溫度 | 10℃ ~ 40℃ |
|
․ |
HUMIDITY 工作環境溼度 | LESS THAN 60% RELATIVE |
|
․ |
SIZE 體積 | 1650(W)×1000(D)×1600(H)mm |
|
․ |
WEIGHT 重量 | 300 KGS Approx |
|
․ |
應用範圍 | PCB高頻阻抗量測 |
